Chumbador de Nylon CBN com Parafuso 1/4" x 2" - CBN14200 - Âncora

Descrição

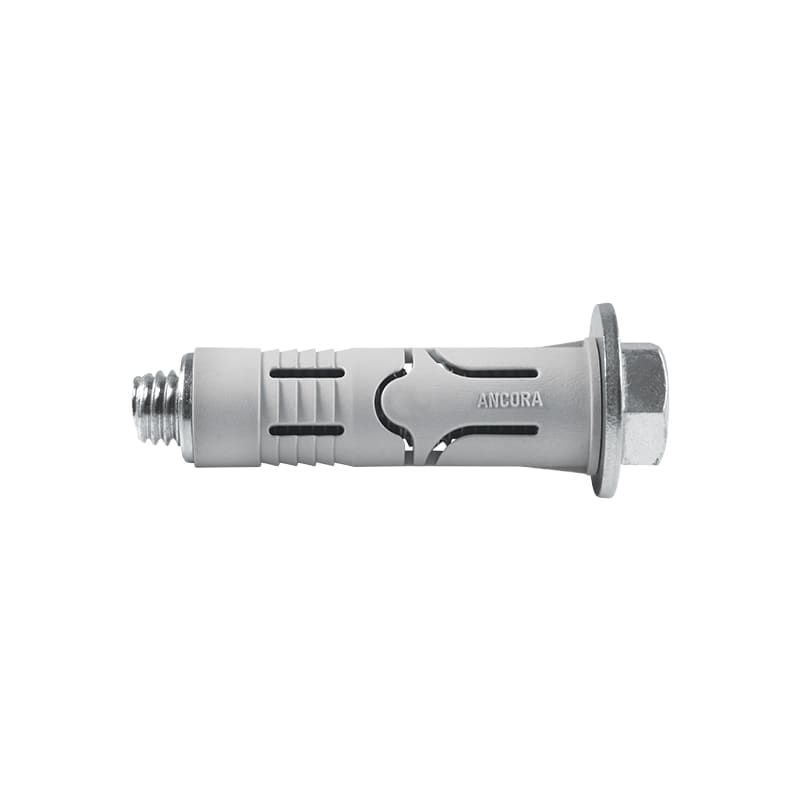

O CBN14200 é um chumbador mecânico de acomodação para fixação em materiais ocos, maciços e maciços porosos. Seu conjunto é formado por parafuso, arruela, jaqueta de poliamida (nylon) e cone. Ao apertar o parafuso após a instalação, a jaqueta se expande para realizar a ancoragem.

Esta versão tem rosca de 1/4", parafuso de 2" e jaqueta de 45 mm. As aletas da jaqueta ajudam a impedir que ela gire em falso durante o aperto. Para conferir se a peça cabe na instalação planejada, considere também a espessura máxima de 8 mm para o item a fixar, o furo de 10 mm de diâmetro e a profundidade mínima de 55 mm indicados para este modelo.

Ficha Técnica

• Marca: Âncora
• Modelo: CBN com parafuso
• Código do fabricante: CBN14200
• Tipo: chumbador mecânico de acomodação
• Componentes: parafuso, arruela, jaqueta de poliamida (nylon) e cone
• Diâmetro da rosca: 1/4"
• Comprimento do parafuso: 2"
• Comprimento da jaqueta: 45 mm
• Diâmetro do furo: 3/8" (10 mm)
• Profundidade mínima do furo: 55 mm
• Espessura máxima da peça a fixar: 8 mm
• Chave indicada: 7/16"
• Distância mínima recomendada entre fixadores: 90 mm
• Distância mínima recomendada do fixador à borda: 45 mm
• Unidade de venda: 1 peça

Aplicação

Indicado para bases como concreto, concreto celular, blocos de concreto, blocos cerâmicos, tijolo maciço e pedra. Entre as aplicações apresentadas para a linha estão a fixação de suportes e equipamentos, como antenas e televisores, além de peças metálicas leves e móveis, como prateleiras, estantes e gabinetes. A escolha da fixação deve considerar as condições da base e da peça a instalar.

Para instalar, faça o furo com o diâmetro e a profundidade indicados e limpe-o. Em seguida, ajuste o chumbador, posicione-o na peça a fixar, introduza-o no furo e aperte o parafuso para provocar a expansão. As distâncias entre fixadores e até a borda são mínimas recomendadas; instalações com distâncias menores exigem avaliação técnica.

Benefícios ou Vantagens

• A jaqueta de nylon permite a ancoragem por acomodação em bases ocas e também a fixação nos materiais maciços e porosos indicados para a linha.
• As aletas ajudam a evitar o giro em falso da jaqueta durante a instalação.
• O conjunto com parafuso e arruela permite posicionar a peça antes do aperto que expande o chumbador.

*Imagens meramente ilustrativas.
