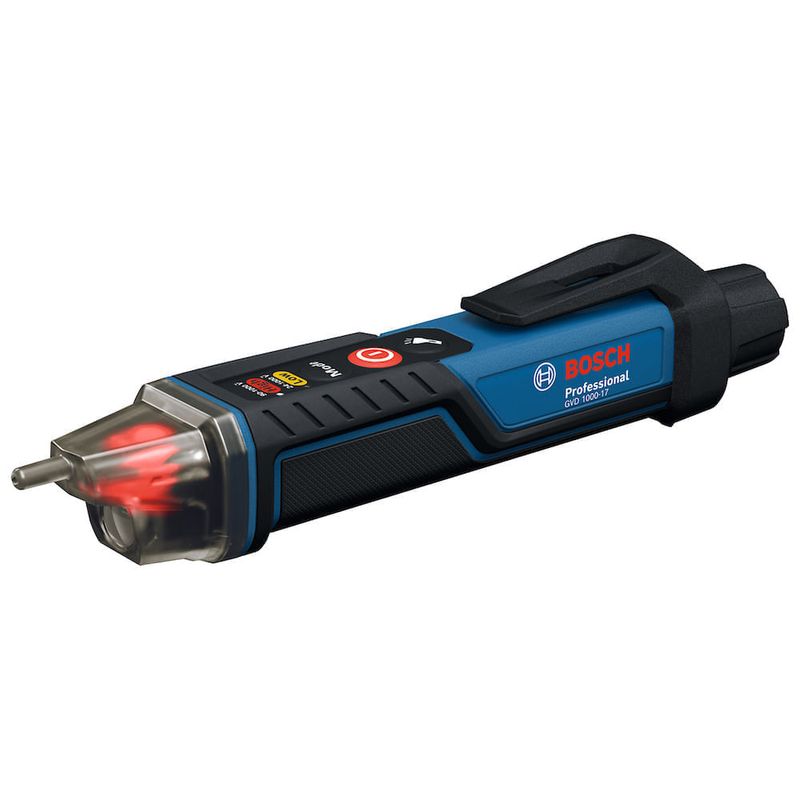

Detector de Tensão Sem Contato GVD 1000-17 de 24 a 1000 Volts CA - Bosch

Descrição

O GVD 1000-17 identifica a presença de tensão alternada sem contato direto com o ponto testado. Possui duas faixas selecionáveis: de 90 a 1000 V CA e de 24 a 1000 V CA. A segunda oferece maior sensibilidade para verificações na faixa de menor tensão. O instrumento trabalha em redes de 50 ou 60 Hz e foi desenvolvido para uso profissional em verificações elétricas em áreas internas.

Ao detectar tensão, combina sinal sonoro, vibração e indicação luminosa na ponta de teste. A luz verde indica que o aparelho está operacional sem detectar tensão naquele momento; a luz vermelha intermitente sinaliza tensão alternada detectada; e a luz laranja intermitente indica detecção de tensão alternada de até 50 V. A frequência dos alertas sonoro e vibratório aumenta conforme a intensidade da tensão detectada. O aparelho também conta com lanterna integrada e clipe para fixação ao cinto.

O autoteste ocorre ao ligar o instrumento e se repete em segundo plano a cada cinco segundos durante o funcionamento. A carcaça emborrachada oferece proteção contra quedas de até 2 metros, enquanto a classificação IP67 corresponde à proteção contra poeira e imersão temporária em água. A variante inclui duas pilhas AAA de 1,5 V.

Ficha Técnica

• Marca: Bosch Professional
• Modelo: GVD 1000-17
• Tipo: detector de tensão sem contato
• Grandeza detectada: tensão alternada (CA)
• Faixas de detecção: 90 a 1000 V CA e 24 a 1000 V CA
• Frequência da rede: 50/60 Hz
• Indicações: ponta luminosa, sinal sonoro e vibração
• Recursos: autoteste automático, lanterna e clipe para cinto
• Intervalo do autoteste durante o uso: 5 segundos
• Desligamento automático: aproximadamente 5 minutos sem acionamento ou detecção de tensão
• Alimentação: 2 pilhas LR03 (AAA) de 1,5 V

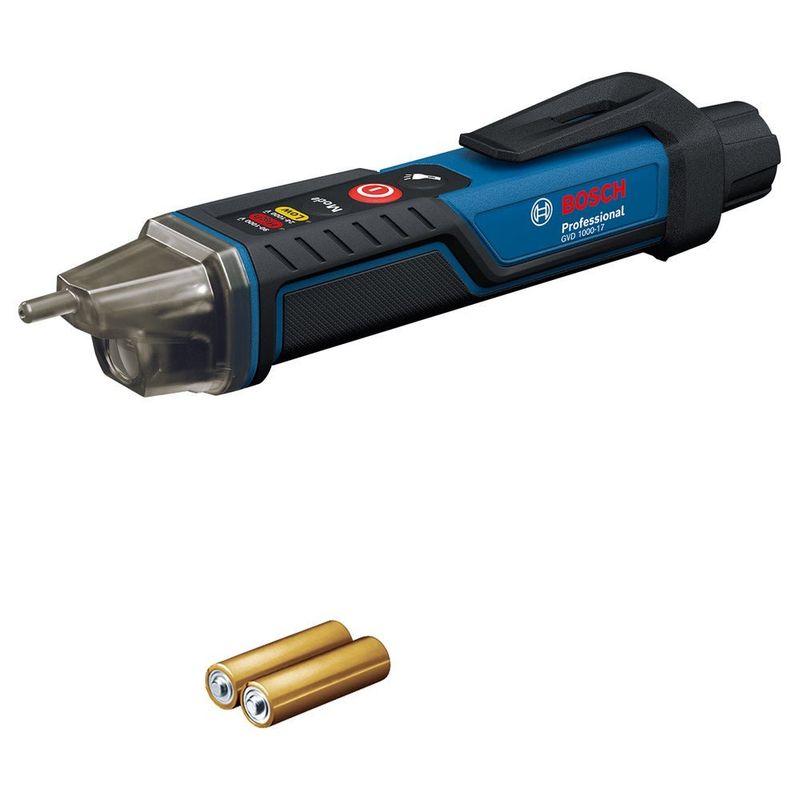

• Conteúdo da variante: 1 detector e 2 pilhas LR03 (AAA) de 1,5 V
• Dimensões do instrumento (comprimento x largura x altura): 161,5 x 28 x 33 mm
• Peso do instrumento sem pilhas: 0,05 kg
• Temperatura de operação: −10 °C a +50 °C
• Temperatura de armazenamento: −40 °C a +70 °C
• Umidade relativa máxima: 80%, sem condensação

Aplicação

Indicado para verificar a presença de tensão alternada em tomadas e outros pontos de instalações elétricas, aproximando a ponta do local a ser testado. Ao ligar, o detector inicia na faixa de 90 a 1000 V CA; a faixa de 24 a 1000 V CA é selecionada pela tecla de modo. Por ser mais sensível a interferências, o modo de menor tensão deve ser utilizado em ambientes com campos elétricos fracos. Antes do uso, verifique o funcionamento do instrumento em uma fonte de tensão conhecida.

O detector não identifica tensão contínua nem em condutores blindados. A ausência de alerta não comprova ausência de tensão: isolamento, blindagem e distância da fonte podem influenciar a detecção. Não utilize o aparelho para determinar se um circuito está desenergizado nem em circuitos acima de 1000 V.

Benefícios ou Vantagens

• As duas faixas permitem selecionar a sensibilidade conforme a verificação de tensão alternada.
• Os alertas luminoso, sonoro e vibratório oferecem diferentes formas de perceber uma detecção.
• A lanterna auxilia na visualização do ponto de teste em locais com pouca luz.

Classificação ou Norma

Classificação de proteção IP67, para poeira e imersão temporária, e categoria de medição CAT IV 1000 V. Essas classificações não substituem os procedimentos de segurança exigidos para trabalhos elétricos.

*Imagens meramente ilustrativas.
