Disjuntor Easy9 3P com Curva C de 20 Ampères e 400 Volts - EZ9F33320 - SCHNEIDER

Cód. Copafer: 407470

R$ 71,24

À vista no PIX

R$ 74,99

Em até 1 de R$ 74,99 sem juros cartão

Frete e Prazo

Retire na Loja!Ver lojas disponíveis

Disjuntor Easy9 3P com Curva C de 20 Ampères e 400 Volts - EZ9F33320 - SCHNEIDER

R$ 71,24

INFORMAÇÕES SOBRE O PRODUTO

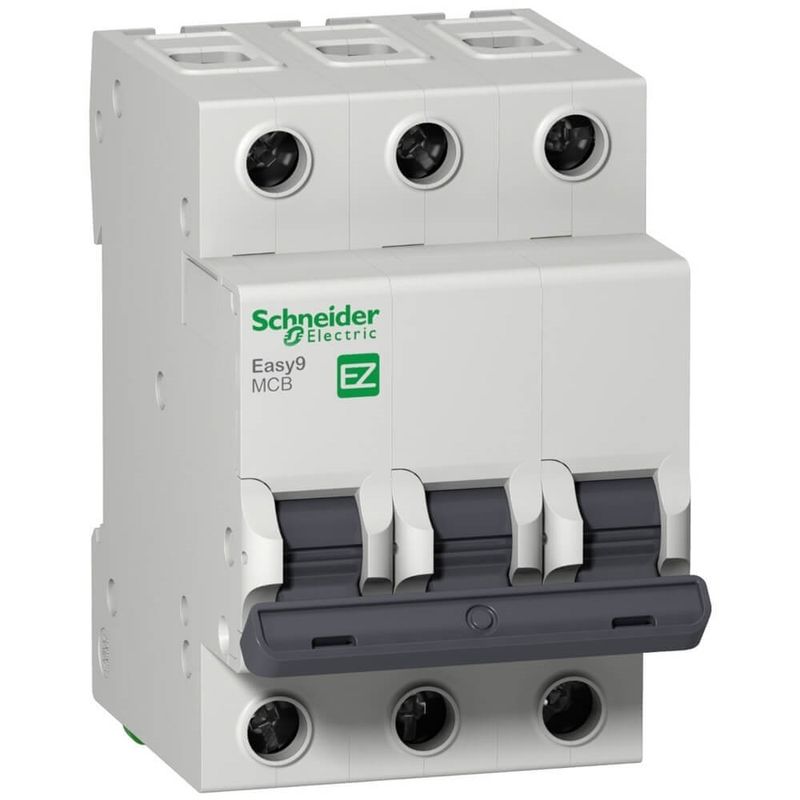

Disjuntor Easy9 3P com Curva C de 20 Ampères e 400 Volts - EZ9F33320 - SCHNEIDER

Descrição:
Apresentamos o Disjuntor Easy9 3P 20A Curva C 400V (EZ9F33320) da Schneider Electric, um componente essencial de segurança para quadros de distribuição que exigem proteção para circuitos trifásicos. Este disjuntor tripolar é fabricado com materiais de alta qualidade, incluindo componentes termoplásticos de alta resistência e partes internas metálicas, garantindo durabilidade e confiabilidade mecânica. Seu design segue o padrão DIN IEC 60715, com acabamento na cor cinza, característica da linha Easy9, permitindo fácil identificação e organização no quadro de energia. Com dimensões padronizadas (módulo de 3 larguras, totalizando 52,5mm), ele é perfeitamente compatível com barramentos padrão e oferece uma capacidade de interrupção de 3000A, assegurando que possa cortar a energia com segurança mesmo em condições de curto-circuito severas. Este dispositivo é a escolha profissional para a proteção de motores, equipamentos industriais, chuveiros trifásicos e qualquer circuito que opere com tensão de 400V, fornecendo segurança para pessoas e instalações.

Por Que Escolher o Disjuntor Tripolar Easy9 20A Curva C da Schneider:
A Schneider Electric é uma líder global em gestão de energia e automação, e a linha Easy9 foi desenvolvida para oferecer qualidade, facilidade de instalação e segurança em um produto acessível. Este disjuntor incorpora tecnologia e engenharia de ponta em um design compacto e eficiente.

Principais Características e Informações Técnicas:

Número de Polos: 3P (Tripolar): Protege os três condutores de fase de um circuito trifásico simultaneamente, desconectando toda a alimentação em caso de sobrecarga ou curto-circuito.
Corrente Nominal: 20 Ampères (20A): Calibrado para atuar (desarmar) quando a corrente elétrica no circuito ultrapassar esse valor de forma sustentada, protegendo os cabos contra sobreaquecimento.
Curva de Atuação: Tipo C: Projetado para aplicações residenciais, comerciais e leves onde há cargas com pequena corrente de partida, como iluminação, tomadas gerais e motores de pequeno porte. A curva C oferece uma tolerância maior a picos de corrente momentâneos, comuns na partida de alguns equipamentos, sem desarmar indevidamente.
Tensão de Trabalho: 400 Volts: Desenvolvido para operar com segurança em sistemas elétricos trifásicos com tensão de linha de 400V, padrão comum em instalações comerciais e residenciais com carga elevada.
Poder de Corte: 3000A (3kA): Indica a corrente máxima de curto-circuito que o disjuntor é capaz de interromper com segurança sem ser danificado. Um valor de 3kA é adequado para a maioria das instalações residenciais e comerciais de pequeno a médio porte.
Norma e Montagem: Padrão DIN: Projetado para encaixe rápido e seguro em trilho DIN (IEC 60715) de 35mm, facilitando a instalação e organização no quadro de distribuição.
Marca de Confiança: Schneider Electric: Garantia de qualidade, testes rigorosos e conformidade com as normas internacionais de segurança.
Compatibilidade: Projetado para ser usado com barramentos padrão do mercado e compatível com a gama de produtos da linha Easy9.

Guia de Aplicação, Instalação e Cuidados com o Disjuntor:
A instalação e manipulação de componentes de quadros de energia devem ser realizadas exclusivamente por um eletricista qualificado e habilitado. Trabalhar com eletricidade sem o conhecimento e as precauções adequadas apresenta risco de choque elétrico grave, incêndio ou danos à instalação.

Preparação e Segurança (Responsabilidade do Profissional):

Desligamento Total da Energia: O primeiro e mais crítico passo é desligar a chave geral (disjuntor principal) do quadro de energia para isolar completamente o circuito. A ausência de tensão deve ser verificada em todos os polos usando um multímetro ou verificador de tensão apropriado e testado.
Verificação da Compatibilidade: O profissional deve confirmar se as especificações do disjuntor (3P, 20A, Curva C, 400V) são as corretas para a proteção do circuito específico, conforme o projeto elétrico. Isso inclui verificar a seção dos cabos e o tipo de carga.
Identificação do Circuito: É uma boa prática identificar o circuito no mapa do quadro (etiqueta) antes de proceder com a instalação ou substituição.

Procedimento de Instalação (Executado pelo Eletricista):

Posicionamento no Trilho DIN: Encoste o disjuntor no trilho DIN na posição desejada. Pressione a alavanca de fixação (geralmente na parte traseira) e encaixe o disjuntor no trilho. Solte a alavanca para travar o dispositivo no lugar.
Conexão dos Condutores:

Entrada de Energia (Alimentação): Os cabos provenientes do disjuntor geral (fase) devem ser conectados aos terminais superiores do disjuntor. Um condutor de fase em cada um dos três terminais.
Saída para a Carga: Os cabos que alimentam o circuito protegido (por exemplo, um motor ou tomada trifásica) devem ser conectados aos terminais inferiores.
Aperto dos Parafusos: Aperte firmemente os parafusos dos terminais com uma chave de fenda apropriada para garantir uma conexão de baixa resistência. Conexões frouxas são uma causa comum de superaquecimento.

Conexão do Condutor Neutro e de Terra (Se Aplicável): Em um sistema trifásico, o condutor neutro (se presente) e o condutor de proteção (terra) geralmente têm vias independentes e não passam pelo disjuntor. Eles devem ser conectados aos seus respectivos barramentos no quadro.

Acessórios Recomendados e Cuidados Essenciais:

Acessórios Necessários: O eletricista utilizará ferramentas isoladas, chaves de fenda, alicate de crimpagem (se necessário) e um multímetro/verificador de tensão.
Acessórios Complementares: Para um quadro completo, são necessários trilho DIN, barramento de neutro e barramento de terra.
Cuidados com a Operação: Após a instalação e antes de religar a energia, o profissional deve verificar visualmente todas as conexões. Após o religamento, o disjuntor deve ser testado (usando o botão "TESTE" se disponível) para verificar o funcionamento do mecanismo de proteção.
Ambiente Adequado: O disjuntor deve ser instalado em local seco, livre de poeira excessiva, umidade alta e vibrações.
Manutenção: Não requer manutenção periódica, mas o quadro de energia deve ser inspecionado periodicamente por um profissional para verificar sinais de superaquecimento, corrosão ou danos.
Nunca Bloqueie o Disjuntor: É perigoso e proibido por norma impedir que um disjuntor desarme (por exemplo, amarrando a alavanca). Se o disjuntor desarma frequentemente, há um problema no circuito que deve ser identificado e resolvido por um profissional.

Invista em segurança e qualidade para sua instalação elétrica. Adquira o Disjuntor Easy9 3P 20A Curva C 400V da Schneider Electric e garante a proteção confiável dos seus equipamentos e circuitos trifásicos com a expertise de uma marca mundialmente reconhecida.

*Imagens meramente ilustrativas.
