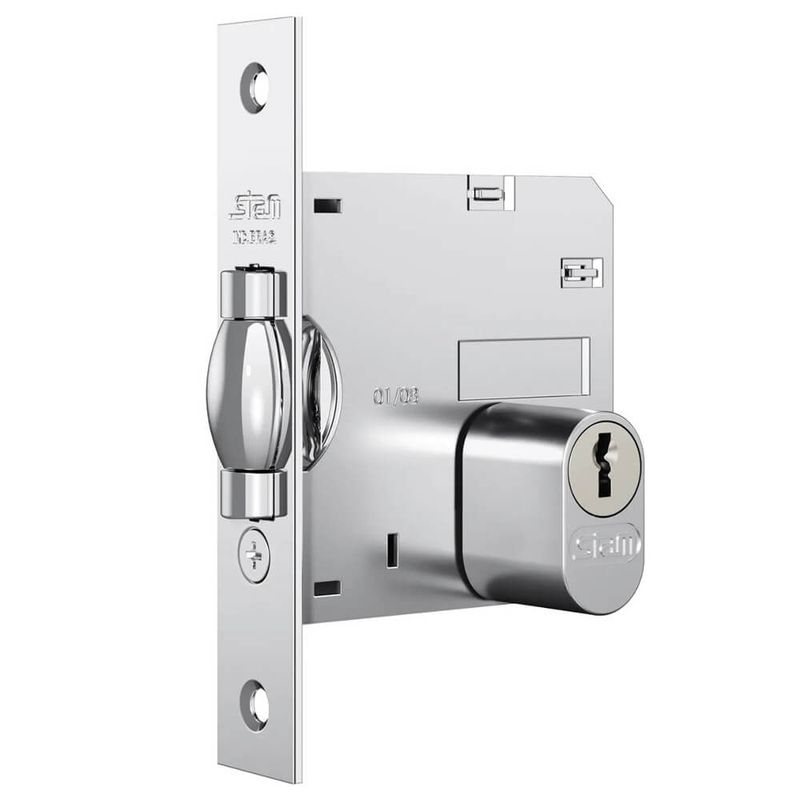

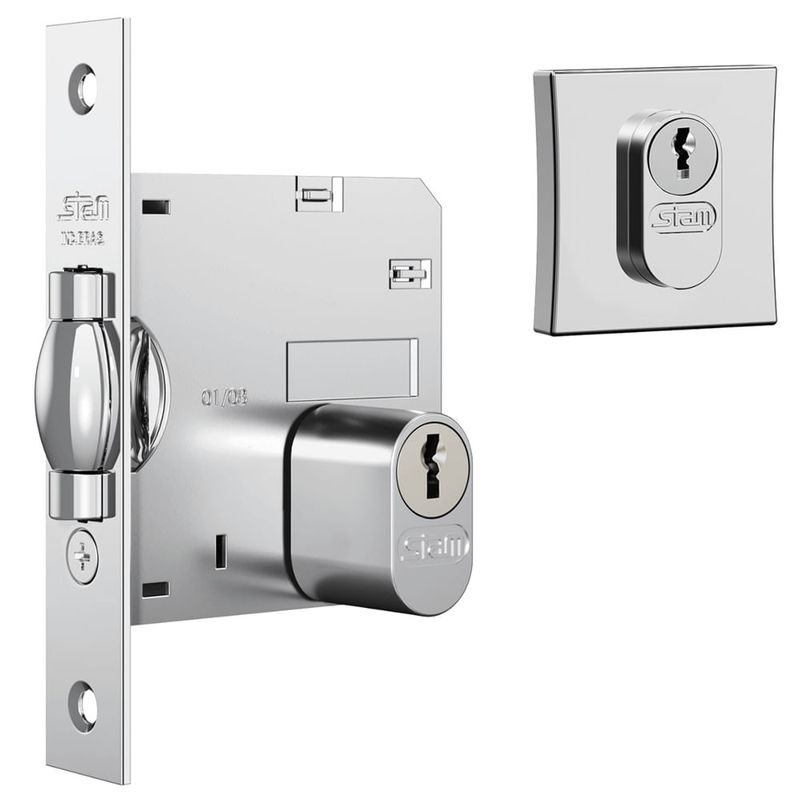

Fechadura 1005 com Trinco Rolete e Roseta Quadrada Cromado - 10892 - STAM
R$ 146,74
INFORMAÇÕES SOBRE O PRODUTO
Fechadura 1005 com Trinco Rolete e Roseta Quadrada Cromado - 10892 - STAM
Descrição:
A melhor fechadura com trinco rolete do mercado.
Características:
- Máquina: 1005
- Distância de Broca: 45 mm
- Aplicação: Externa
- Cilindro: Bi-Partido de Pinos
- Segredos: 3100
- Acessórios: Chave, roseta, cilindro, contra testa
- Composição: Aço ABNT 1010/1020, Zamac, Aço Inox, Latão, Plástico de Engenharia
- Roseta (Black): Aço ABNT 1010/1020
- Roseta (Cromado): Zamac 5
- Testa: Aço ABNT 1010/1020
- Contra Testa: Aço ABNT 1010/1020
Manual de Instalação:
1) Marque na porta, com um lápis, o contorno da fechadura e o furo do cilindro. Esta ação é para delinear a parte da porta que vai receber o furo para encaixe da máquina (ou corpo). A folga recomendável entre a testa da porta e o caixonete é de 3mm.
2) Fure a testa da porta, utilizando uma broca de 16mm, dentro dos limites marcados a lápis, para alojar a máquina da fechadura. Fure também a passagem para o cilindro.3) Utilizando um formão, dar acabamento liso ao alojamento da fechadura, eliminando as arestas e cantos vivos.
4) Retire toda a serragem da porta, com a fechadura no local marque os limites da testa da fechadura na porta, fazendo um rebaixo para encaixe da testa.
5) Encoste a porta no batente para marcar o furo da lingueta, assim como para o rebaixo da contra-testa, parafusando-a a seguir
6) Retire toda a serragem da porta e insira a fechadura sem parafusar a testa.
7) Coloque o cilindro na fechadura e, com a chave, verifique se o cilindro está acionando a lingueta.
8) Retire a chave, fixe os parafusos da testa.
9) Para a correta e perfeita instalação do acessório plástico das rosetas, faz-se necessário os seguintes passos:
- Tire da sacola os 02 acessórios plásticos, as 02 rosetas e o saquinho que contém os 08 parafusos;
- Observe a posição correta do acessório plástico, para que os parafusos fiquem do lado do escareado;
- Alinhe o acessório plástico, utilizando o próprio cilindro, já que as últimas peças a serem instaladas são as rosetas.
- Para finalizar, encaixe a roseta no acessório plástico, exercendo uma leve pressão. Aroseta ficará fixada na porta.

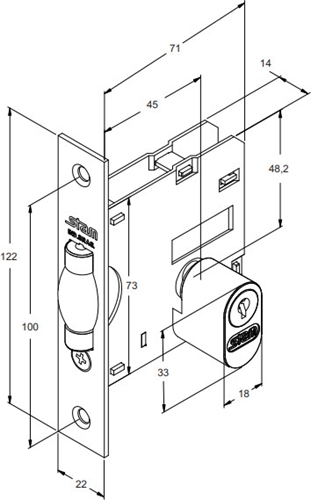

Desenho Técnico:
